電力電纜安裝敷設規范二
五、電壓試驗
5.1如有要求，在電纜與之相配的附件安裝好后可按以下要求進行電壓試驗：
a. 1.8/3kV及以下電壓等級電纜施加直流電阻電壓4U0持續15min。
b. 3.6/6kV~18/30kV電壓等級電纜可在導體與金屬屏蔽間施加持續15 min頻率為20 Hz~300 Hz系統的相間電壓U或在導體與金屬屏蔽間施加持續24 h正常系統額定電壓U0或在導體與金屬屏蔽間施加持續15 min頻率為0.1 Hz均方根值為3U0的電壓。（在測試條件受限情況下可施加直流電阻電壓4U0持續15min，但直流電壓試驗可能對被試絕緣系統造成危險，應盡量采用交流電壓試驗）
c. 35kV電纜其電壓波形應基本為正弦波﹐頻率為20 Hz~300 Hz，試驗電壓應為2U0，持續60 min或在導體與金屬屏蔽間施加持續24 h正常系統額定電壓U0。（35kV電纜不可采用直流耐壓試驗）
5.2試驗規定及操作要求
a.對電纜的主絕緣做直流耐壓試驗或測量絕緣電阻時，應分別在每一相上進行。對一相進行試驗或測量時，其它二相導體、金屬層及鎧裝層應一起接地。
b.直流耐壓試驗必須采用負極性電壓。
c.耐壓試驗后，電纜導體放電時，必須通過約80kΩ /kV的限流電阻放電3min后才允許直接對地放電。
d.直流耐壓試驗，應在試驗電壓升至規定值后1min以及加壓時間達到規定時測量泄漏電流。
說明：以上試驗要求數據僅供參考。
附錄

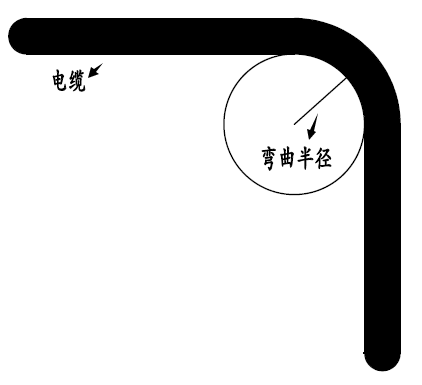

1電纜彎曲半徑示意圖

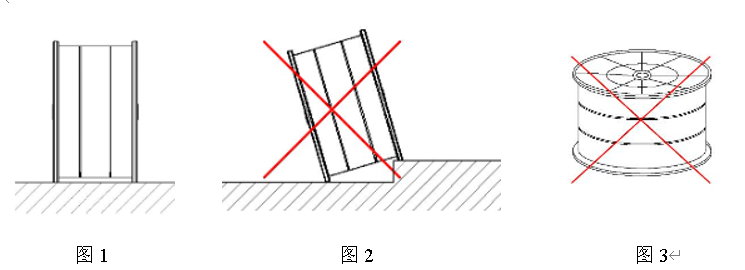

2電纜存放示意圖：電纜盤應放置平整地面（圖1），嚴禁電纜盤具斜置（圖2）以及平放（圖3），否則可能導致側架內簡受力不勻而受損

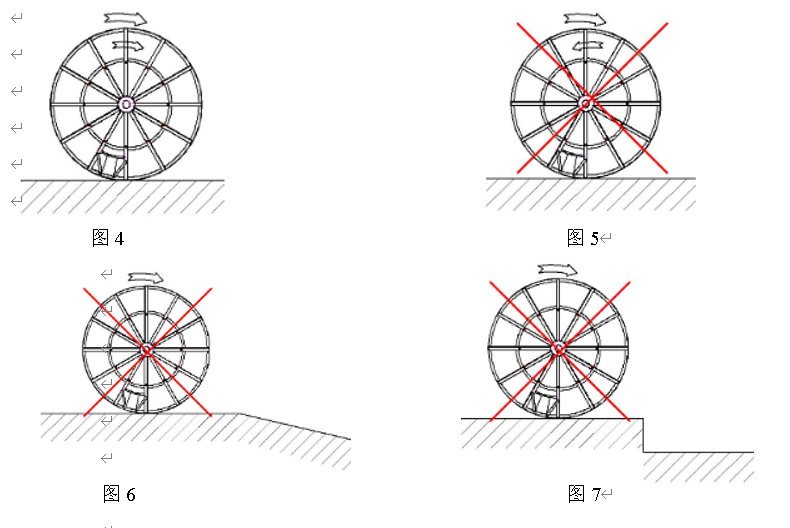

3盤具滾動示意圖：盤具需要滾動時，滾動方向須與電纜繞盤方向相同（見圖4)，禁止與電纜繞盤方向反向滾動（見圖5)?？紤]到電纜連盤具重量一般在1噸以上，在斜坡或臺階上滾動，盤具慣性大，難以止住，會損壞盤具，且存在較大安全隱患。禁止盤具在斜坡或臺階上滾動（見圖6、圖7)。

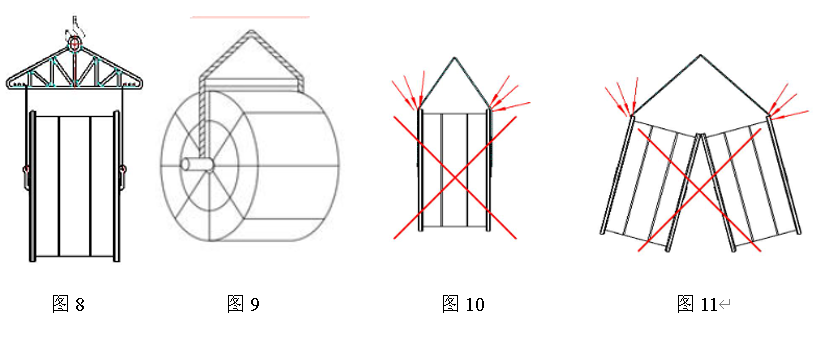

4電纜起吊示意圖：盤具起吊需用專用吊具（見圖8、9），嚴禁用鋼絲繩直接起吊盤具，或一吊掛多盤的起吊現象，會造成盤具側架擠傷（見圖10、圖11)。
